SmartNosy RT (Resin Transformer) é o inovador serviço de Diagnóstico e Prognóstico para monitorar o estado de saúde dos transformadores de resina fundida (transformadores a seco).

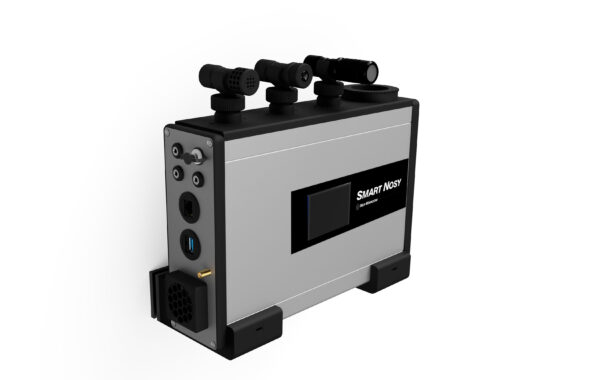

A Sea Marconi conseguiu desenvolver um dispositivo globalmente sem precedentes como uma ferramenta perfeita para gestão de ativos e riscos, que pode apoiar os proprietários de transformadores no agendamento de períodos de inatividade e atividades de manutenção, minimizando custos diretos, perdas indiretas e falhas acidentais.

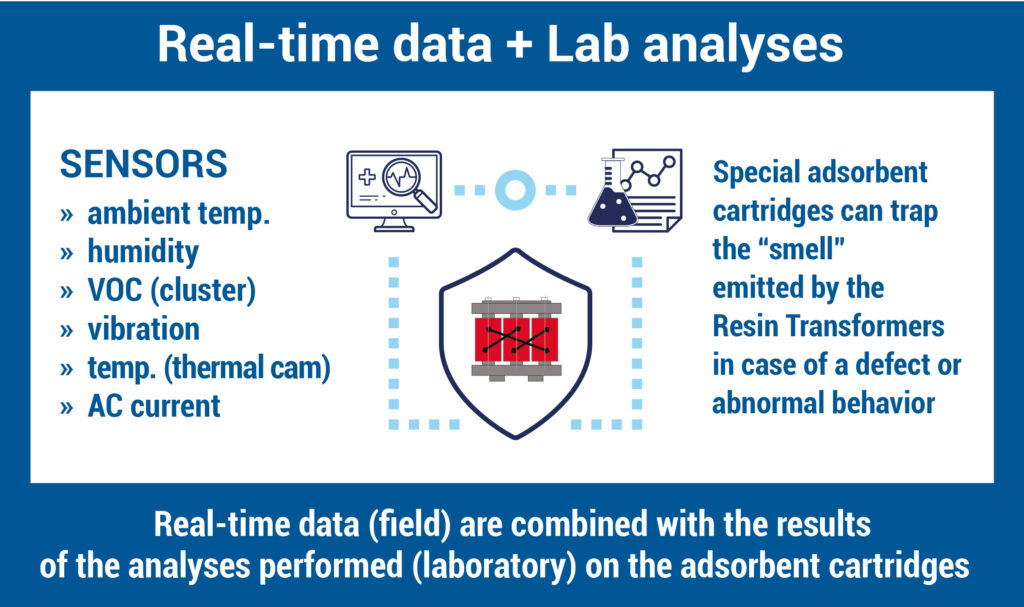

A peculiaridade do SmartNosy é a capacidade de detectar o distintivo “cheiro” emitido pelos transformadores de resina em caso de defeito ou comportamento anormal. Os compostos orgânicos voláteis – VOC (o cheiro) são capturados em cartuchos especiais e enviados ao laboratório da Sea Marconi para análises de espectrometria de massa.
| Propriedades Monitoradas | Propósito |
|---|---|
| Temperatura e Umidade Ambiente | Identificação de condições ambientais fora das especificações, diferença entre temperatura ambiente e do transformador, presença de atmosfera corrosiva por umidade. Eventos de resfriamento repentino. |
| Perfil de Temperatura da Superfície do Transformador | Deteção de pontos quentes |
| Compostos Orgânicos Voláteis | Reconhecimento de degradação térmica ou elétrica de componentes poliméricos |
| Formação de Ozônio | Formação de descargas elétricas superficiais (Corona) |
| Perfil Vibrométrico do Transformador | Problemas elétricos e/ou mecânicos |
| Perfil Sonoro do Transformador | Problemas elétricos e/ou mecânicos |
| Carga do Transformador | Correlação funcional com outras propriedades |

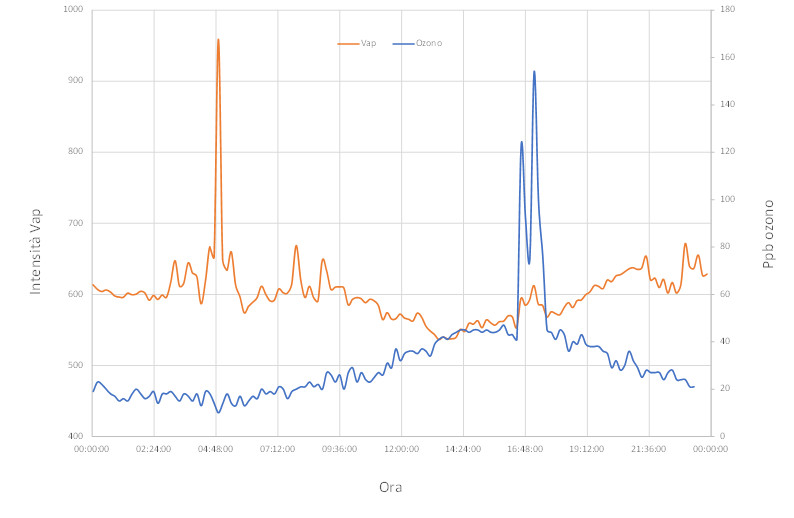

Interpretação dos Dados Monitorados
O monitoramento e interpretação desses parâmetros-chave podem identificar o início das seguintes patologias:
- sobreaquecimento da resina,
- descarga corona,
- defeito ou falha mecânica,
- sobreaquecimento
- sobrecarga ou desequilíbrio de carga.
Dimensões
Tamanho
Peso

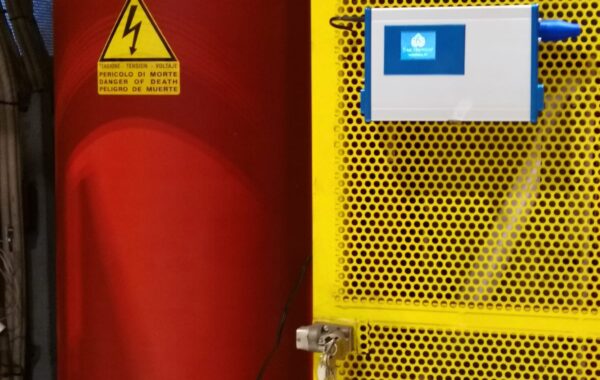

Instalação

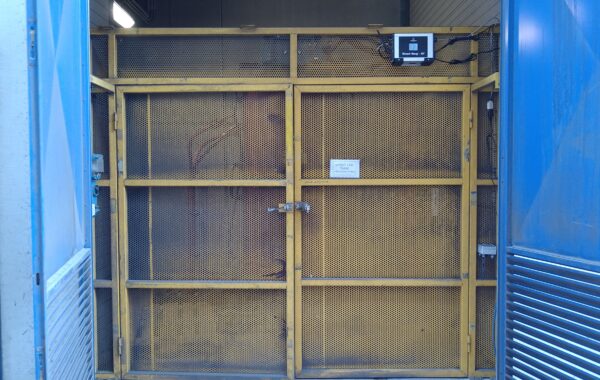

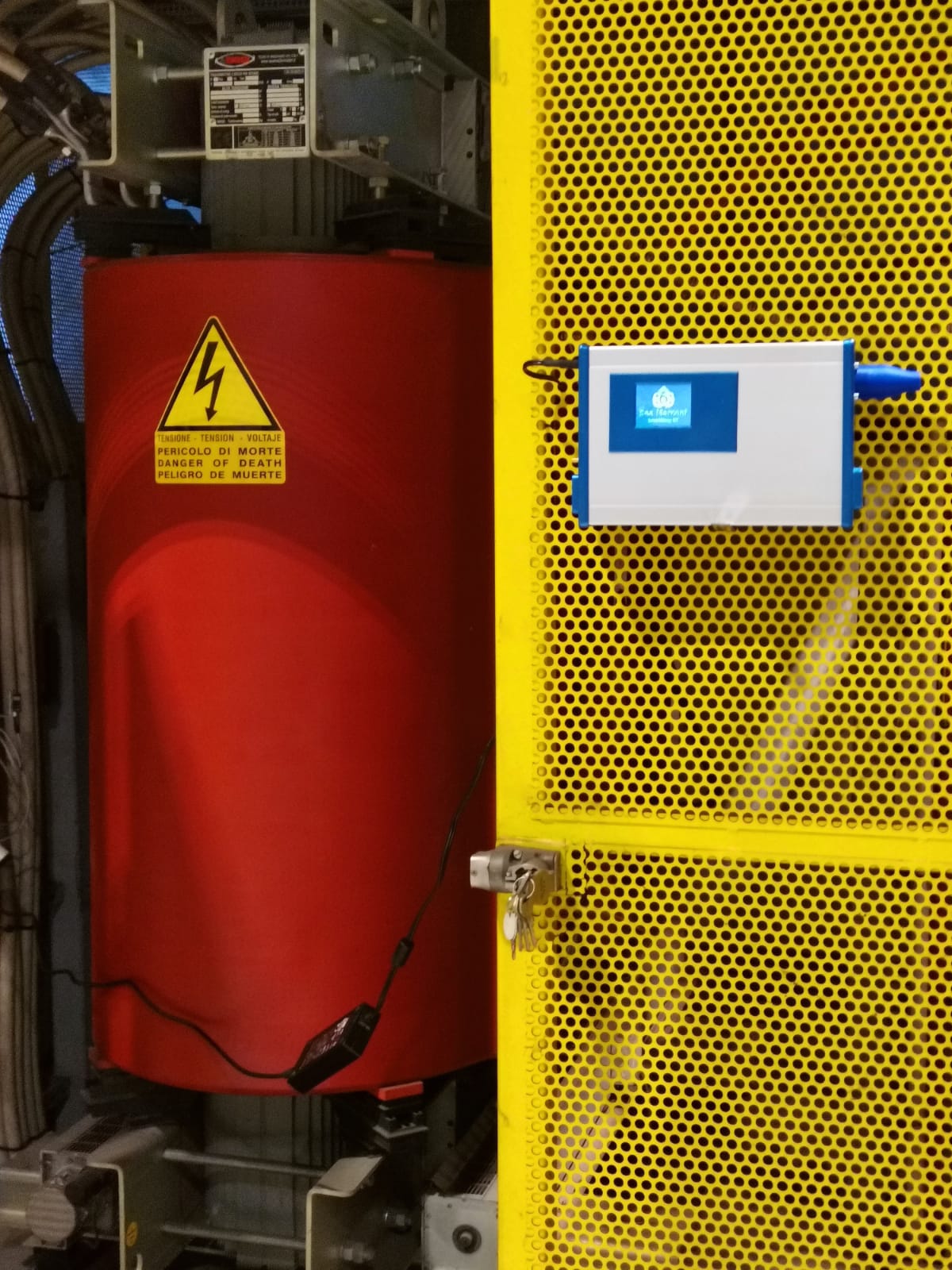

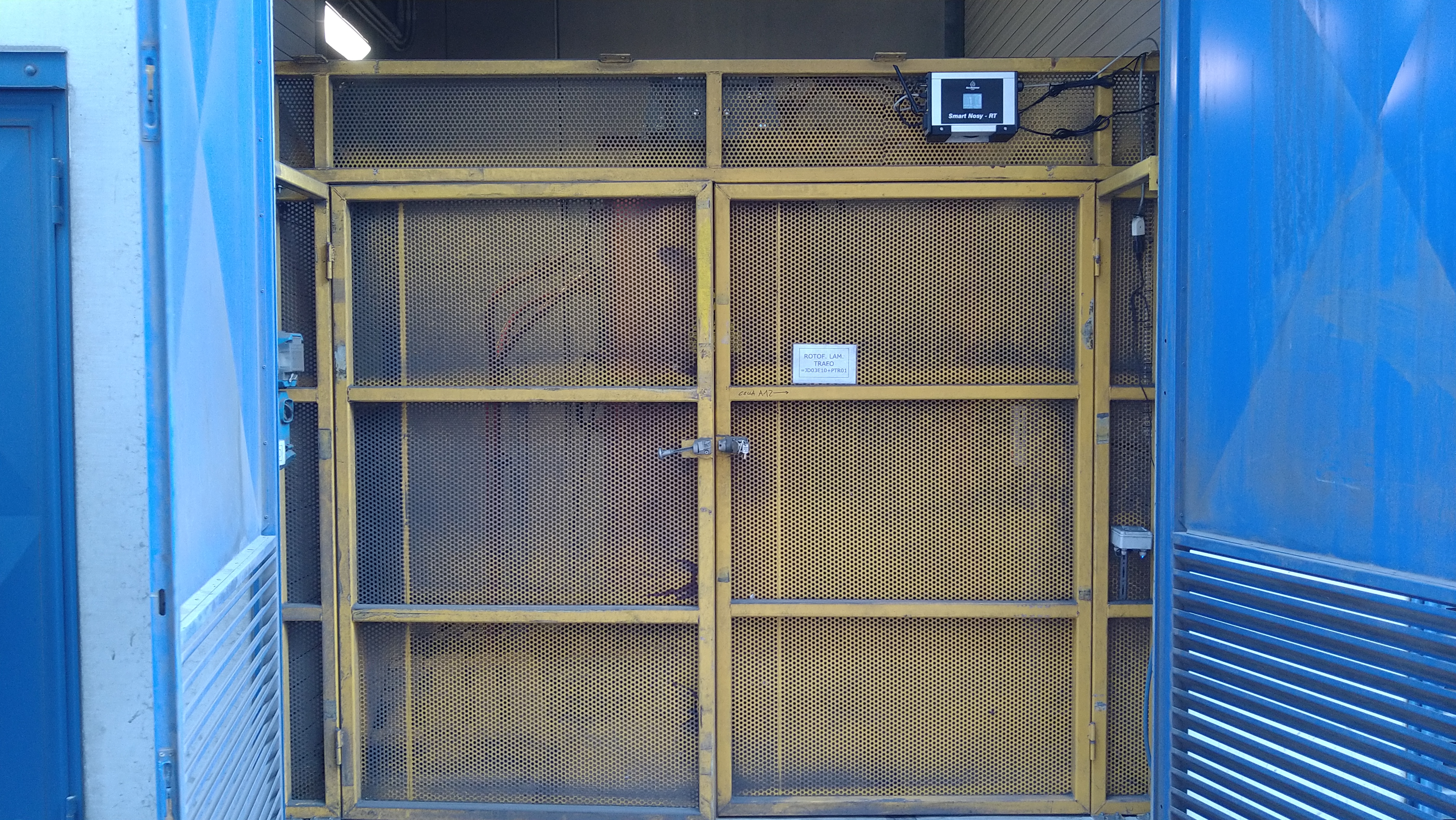

SmartNosy deve ser instalado próximo ao transformador de resina a ser monitorado; pode ser colocado tanto dentro quanto fora da sala do transformador. A instalação é rápida e fácil e pode ser realizada também por pessoal não especializado
Plataforma Web
Cada SmartNosy se comunica em tempo real com uma plataforma web que não só é capaz de mostrar os dados coletados no campo, mas também oferece uma ferramenta real para a gestão de transformadores de resina. Em particular, da plataforma web é possível:
- ver um índice resumido sobre a saúde do transformador individual
- definir e visualizar notificações sobre eventos relevantes (por exemplo: alertas, alarmes, limites ultrapassados, lembretes)
- ver os dados em tempo real monitorados pelos sensores no campo em cada transformador (por exemplo: temperatura detectada pela câmera térmica IR, temp. ambiente, umidade, VOC (cluster), vibração, corrente AC)
- ver informações da placa e dados em tempo real detectados pelos sensores
- fazer upload de documentação útil para a gestão de ativos
- ver o status dos cartuchos adsorventes, com indicação da data de substituição e o envio subsequente ao Laboratório Sea Marconi
- ver todos os relatórios de diagnóstico, incluindo os resultados analíticos dos cartuchos, com indicação da saúde do transformador e ações sugeridas para uma gestão eficiente de ativos
- carregar eventos relacionados ao equipamento, como eventos de manutenção, falhas, alarmes, para ter um diário de manutenção completo sempre disponível

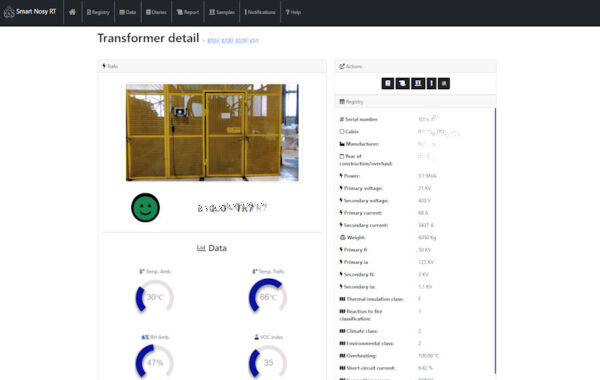

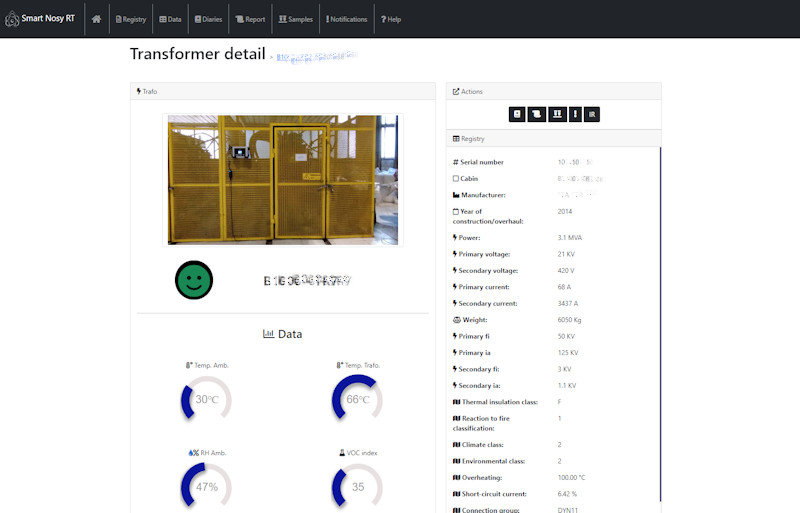

Dados da placa e dados coletados pelos sensores em tempo real

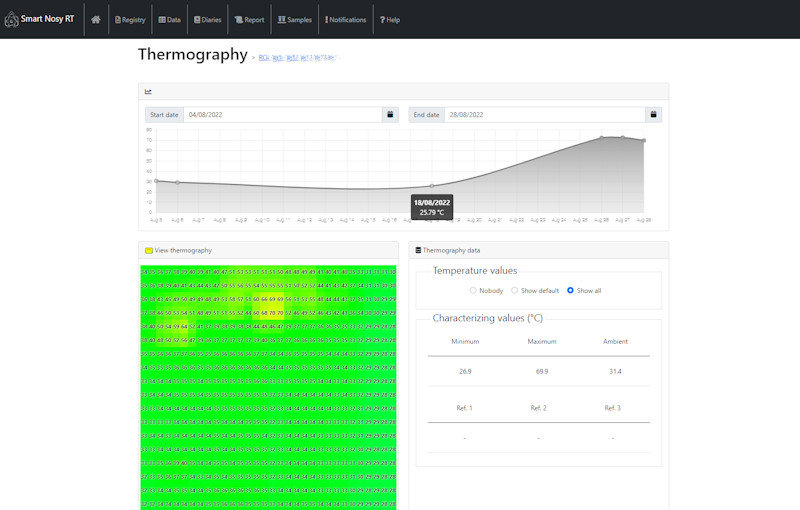

Temperaturas detectadas pela câmera termográfica IR

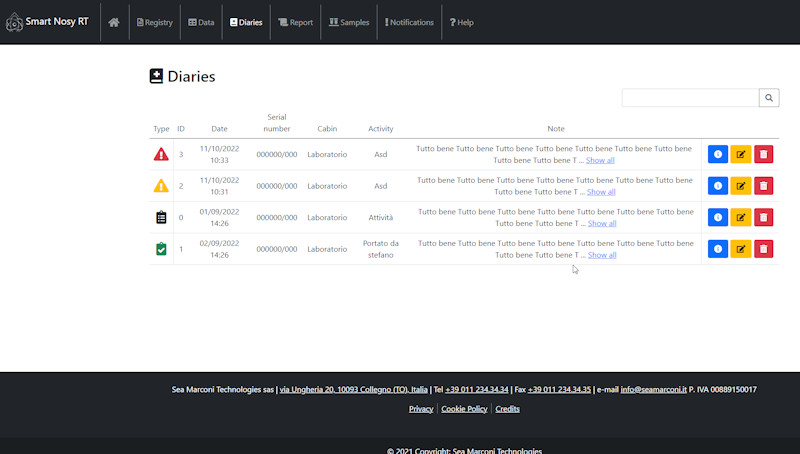

Lisra de eventos/intervenciones en transformadores

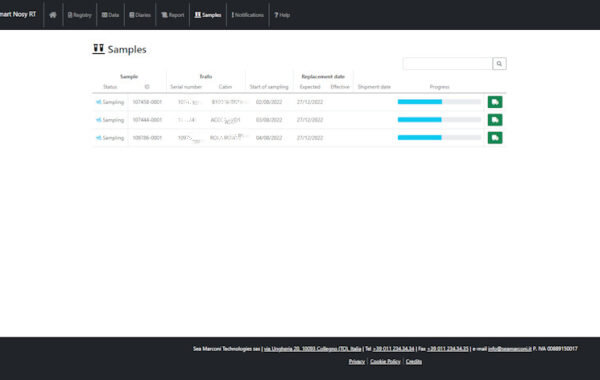

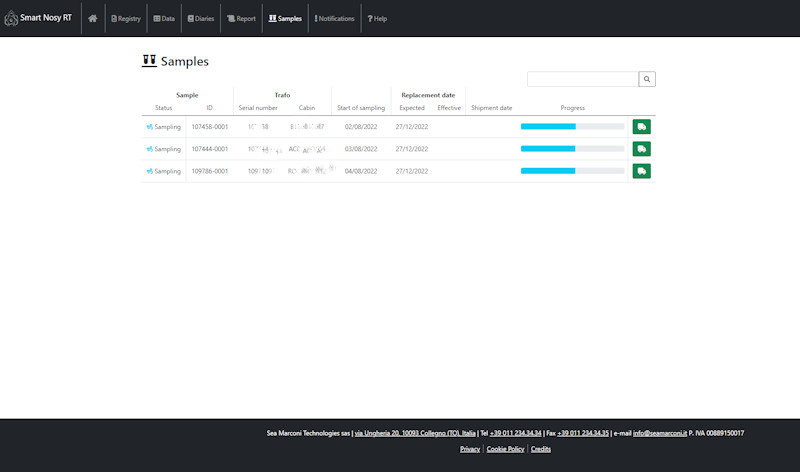

Gestão dos cartuchos adsorventes
